Устройство защиты источника питания от высокого напряжения
В ассортименте продукции VS появилось новое полезное изделие – устройство защиты источника питания от высокого напряжения OVP 270 10A.

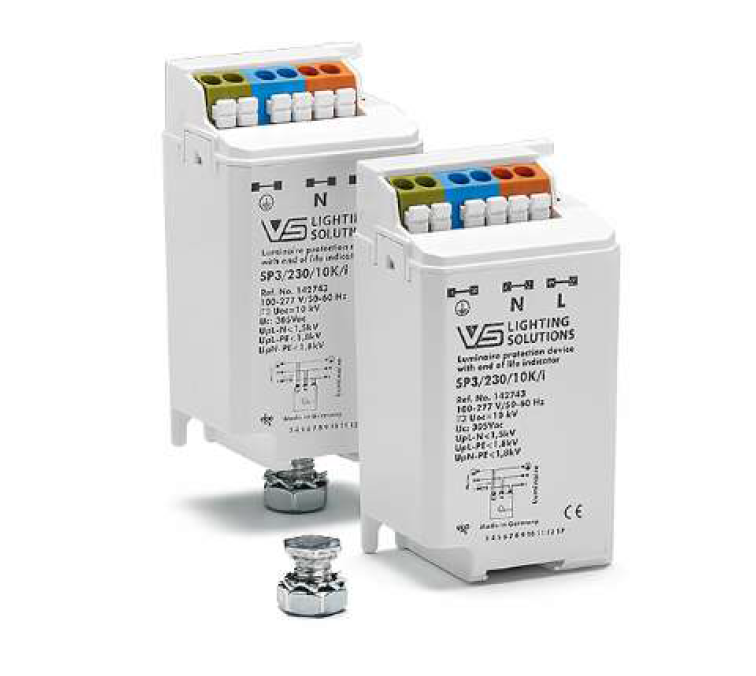

В отличие от устройств защиты электронных компонентов светильников от пиковых перенапряжений до 10 кВ, новое устройство OVP 270 10A разработано для защиты от аварийного увеличения переменного напряжения (АС) в сети питания электронного устройства в диапазоне 270–400 В.
Когда и почему возможно такое аварийное увеличение напряжение?
Основных причин несколько.
Неравномерное подключение нагрузок по фазам при трехфазном распределении отдельных двухфазных (бытовых) потребителей сетевого напряжения. При этом на некоторых фазах питания напряжение может быть существенно ниже нормальных 220 В, а на некоторых фазах – резко увеличиваться в зависимости от разницы нагрузок по фазам. Такие случаи, как правило, возникают при «временном» подключении потребителей во время строительства объекта, его ремонта, реконструкции, а также при аварийном отключении (обрыве) одной или нескольких фаз, например, при стихийных бедствиях, в результате которых обрываются провода.
Еще одной очень часто встречающейся аварийной ситуацией является аварийное отключение или обрыв «нулевого» провода трехфазного распределения электропитания потребителей. При этом на фазовых проводах напряжение может увеличиться до 380 В. Такая ситуация может возникнуть не только во время стихии на загородных участках и в небольших поселках, но и в крупных городах в подстанциях распределения электрических сетей, если в них не уделяют должного внимания регламентированному обслуживанию оборудования.
Многие из вас из средств массовой информации узнавали о случаях, когда из-за подобных аварий у жителей целых улиц небольших поселков или даже микрорайонов в городах полностью выходила из строя вся бытовая техника, подключенная к электрической сети в момент аварии. Компания VS как производитель компонентов для осветительного оборудования разработала это устройство для защиты от подобных аварийных ситуаций электронных устройства светильников, а именно блоков питания, которые выходят из строя в первую очередь при таких аномальных напряжениях в сети. Но блоками питания укомплектованы не только светильники, но и вся современная электронная и электрическая бытовая техника, которую это устройство способно спасти в аварийной ситуации.
Как работает устройство защиты OVP 270 10A?
Маркировка и схема подключения
В случае подачи на вход устройства высокого напряжения от 270 В и выше его внутреннее силовое реле в течение 100 мс отключит нагрузку от питающего напряжения до тех пор, пока устройство не будет перезапущено. Об этой ситуации будет сигнализировать свечение красного светодиода на корпусе защитного устройства. При нормальном напряжении сети и рабочем состоянии светится зеленый светодиод. Для перезапуска системы защиты необходимо отключить устройство от сети питания не менее чем на 7 секунд и, убедившись в том, что напряжение сети нормальное, подключить его вновь.
К устройству защиты возможно подключение нескольких различных светильников (электронных устройств), суммарная нагрузка которых не будет превышать 10 А (не более 2 кВт).
Основные технические характеристики устройства защиты OVP 270 10A
- Номинальное напряжение питание самого устройства: 220-240 В AC (не предназначено для питания DC).
- Напряжение отключения подключенного к устройству прибора: 270±3 % В AC.
- Максимальное напряжение перегрузки в сети питания: 400 ±10 % В AC.
- Максимальный ток нагрузки, подключенной к устройству: 10 A.
- Устойчивость к пиковому току: 100 A (Lin –Lout).
- Время срабатывания: <100 мс.
- Степень защиты: IP
- Рабочая температура: от -40 до +60 °C.
- Размеры (ДхШхВ): 79(90) ×45 ×35 мм (с болтом M8×10).
- СИД индикатор: зеленый СИД ( ON) – AC питание в норме; красный СИД (ON) – перенапряжение > 270±3 % В AC.
